Qu'est-ce que Wiegand?

Wiegand, MIFARE, EPC, RS232, RS485, UHF, AES….

Le monde du contrôle d’accès est rempli de concepts et d’acronymes que les non initiés trouvent souvent difficile à comprendre.

Cet article a pour but de clarifier le mot Wiegand, puisque le terme s’applique è plusieurs caractéristiques liées aux lecteurs et aux cartes de contrôle d’accès. Souvent, le mot est mal utilisé et peut conduire à une confusion.

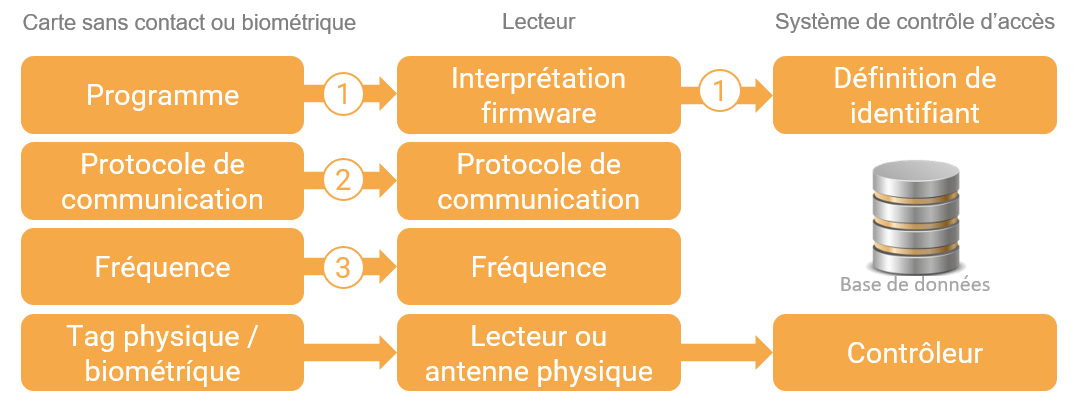

  1. Une carte de contrôle d’accès RFID est lue par
  2. Un lecteur de proximité situé à côté de la porte, connecté à
  3. Un contrôleur physique, qui donne l’ordre d’ouvrir les serrures de porte et est connecté à
  4. Un logiciel de gestion du contrôle d’accès qui gère les informations d’identification et les autorisations d’accès.
  1. Lorsque vous utilisez une carte de proximité, elle est programmée avec un numéro. Ce numéro doit être programmé dans un format que le lecteur peut comprendre et doit être connu dans le logiciel du système de contrôle d’accès pour pouvoir être traitée. Les cartes ont généralement un code appelé ‘Facility code’ et un numéro de carte. Le code ‘Facility code’ identifie l’installation où la carte est utilisée. Le numéro de la carte doit être unique pour cette installation.
  2. Le numéro d’identification de la carte est codé d’une manière spécifique afin qu’il puisse être transmis en toute sécurité au lecteur de carte. Ce codage est ce qu’on appelle le protocole de communication entre la carte et le lecteur.
  3. Le numéro codé est envoyé en utilisant des ondes radio sur une fréquence spécifique. La fréquence du lecteur et de la carte doit être la même afin qu’ils puissent communiquer.
  4. Le lecteur est physiquement connecté (avec des câbles) à un contrôleur du système de contrôle d’accès. Les informations envoyées du lecteur au contrôleur sont également encodées (Wiegand ou OSDP par exemple). Ce codage est ce qu’on appelle le protocole de communication entre le lecteur et le contrôleur.

Dans de nombreux cas, le protocole de communication entre la carte et le lecteur est différent du protocole de communication entre le lecteur et le contrôleur.

Pourquoi y a-t-il confusion avec le terme Wiegand ?

Le mot Wiegand est souvent employé sans définir à quoi il se réfère. La confusion vient de l’ignorance de savoir s’il se réfère

  • au format d’encodage des cartes RFID
  • ou à la communication entre le lecteur et le contrôleur

Comme nous l’avons vu au point 4 du schéma, de nombreux lecteurs peuvent lire des cartes au format Wiegand, mais ils peuvent ensuite utiliser d’autres protocoles de communication et de câblage entre le lecteur pour communiquer avec le contrôleur

Généralement Wiegand fait référence au protocole de communication entre le lecteur et le contrôleur.

NE CONFONDEZ PAS

L’EFFET WIEGAND

L’effet Wiegand est un concept physique dans lequel interviennent les différentes manières de réagir magnétiquement différentes zones d’un fil conducteur face à l’influence d’un champ magnétique.

Cette technologie a e été créée et brevetée par l’entreprise HID comme une alternative “sûre” aux cartes à bande magnétiques. Fabriquées en PVC, les cartes sont – au cours du processus de fabrication – équipées d’aimant” orientés de telle sorte qu’en rapprochant la carte des lecteurs de proximité, on obtient une information binaire qui représente un nombre.

L’avantage principal de l’effet Wiegand est que contrairement aux cartes magnétiques, les cartes à effet Wiegand ne se démagnétisent pas.

L’INTERFACE WIEGAND

L’interface Wiegand est un standard de câblage utilisée pour interconnecter des périphériques tels que des lecteurs de cartes. Initialement créées par la société HID, les appareils Wiegand ont gagné en popularité grâce aux lecteurs de cartes à effet Wiegand dans les années 80.

L’interface Wiegand utilise trois fils.

  1. La ligne pour envoyer les 1 logiques ou DATA1.
  2. La ligne pour faire de même avec les 0 logiques ou DATA0.
  3. La ligne de masse de référence des deux ou du GND

Le protocole de communication utilisée dans une interface Wiegand est connu sous le nom de Protocole Wiegand.

LE PROTOCOLE WIEGAND

Le protocole Wiegand est une forme de communication qui a été créée, brevetée et mise sur le marché par la société HID. Essentiellement unidirectionnelle, il permet la transmission de données entre un lecteur et un contrôleur. Le protocole définit les lignes de données, l’alimentation et la signalisation.

  • Les lignes de signalisation sont celles qui sont employées pour manipuler le ou les leds que possèdent les lecteurs aussi bien que le Buzzer
  • Les lignes de données sont les Data0 et Data1
